wydruk 3d - prośba o zwymiarowanie elementu
https://forum.w114-115.org.pl/viewtopic.php?f=1&t=64118		 Strona 1 z 1
Autor:  wojtasR [ ndz mar 30, 2014 10:42 pm ]
Tytuł:  wydruk 3d - prośba o zwymiarowanie elementu
Hej,

Postanowiłem spróbować sobie wydrukować coś w 3d. Tak na próbę żeby zobaczyć o co w tym chodzi.

Spróbuję dorobić element mocujący drewniany panel przy lewarku skrzyni w123 (podobny element mocujący występował pewnie też w innych modelach) - w moim jest ułamany trzpień.

Jeżeli ktoś ma suwmiarkę i ten element pod ręka to proszę o podanie:
- średnicy trzpienia
- jego długości (mierząc od spodu czyli dłuższa długość :) )
- jak bardzo od krawędzi odsunięty jest dół trzpienia.

Jeżeli ktoś z warszawy ma taki element luzem i może pożyczyć do wymiarowania to bardzo poproszę.

rysunek mojego modelu 3d - dla jasności o którą część chodzi

Obrazek

PS. Jeżeli ten trzpień wygląda zupełnie inaczej to proszę o foto - nigdy go nie wiedziałem na oczy

Z góry dzięki za pomoc :)
Autor:  wojtasR [ pt kwie 04, 2014 4:33 pm ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
Nikt nie ma panelu przy lewarku skrzyni biegów luzem? To co potrzebuje można zmierzyć również na plastikowym panelu.
Autor:  wojz [ ndz kwie 06, 2014 8:09 pm ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
średnica - 8mm
długość - 24mm
odległość od dolnej krawędzi - z 1,5-2mm

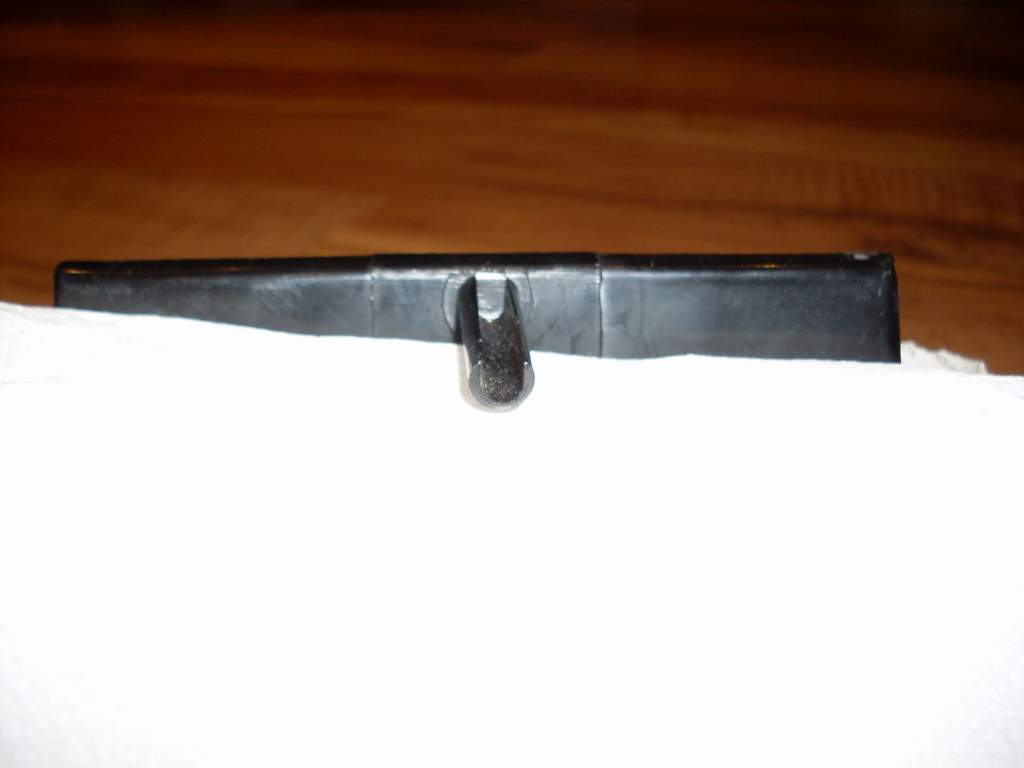

Załączniki:
SDC10093a.JPG [ 10.14 KiB | Przejrzano 2857 razy ]
SDC10094a.JPG [ 11 KiB | Przejrzano 2857 razy ]
SDC10095a.JPG [ 15.91 KiB | Przejrzano 2857 razy ]
SDC10098a.JPG [ 15.84 KiB | Przejrzano 2857 razy ]
SDC10099a.JPG [ 21.31 KiB | Przejrzano 2857 razy ]
Autor:  wojtasR [ ndz kwie 13, 2014 11:42 pm ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
Dzięki za wymiary i foty
Autor:  ArlaAppetina [ śr kwie 16, 2014 7:16 pm ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
Daj znac jak Ci poszlo;-)
Autor:  wojtasR [ czw kwie 17, 2014 12:42 am ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
Na razie powoli....

Ale mam już zaktualizowany model o dane z forum
Obrazek
Następny krok to wydruk próbny
Autor:  wojtasR [ czw maja 15, 2014 10:56 pm ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
Hej,

Po jednej nie udanej próbie część wydrukowana i prawie na swoim miejscu (no prawie bo jeszcze trzeba panel zamocować na swoje miejsce).

Technika druku oparta na nakładaniu kolejnych ścieżek plastiku, tworzących warstwy ma swoje wady widoczne na zdjęciu. Dla tego elementu nie ma to oczywiście znaczenia, dlatego poszedł on na pierwszą próbę.

Kolejną próbą będą miseczki pod regulacje nawiewów dla opcji z drewnem w w123. Fabryczne często pękają moje są w stanie dobry-, więc może coś pokombinuję.

Fotki:
Obrazek
Obrazek
Obrazek
Obrazek
Autor:  frugoman [ sob maja 17, 2014 10:35 pm ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
Super sprawa, dziś na Auto Nostalgii oglądałem taką drukarkę w akcji. Przy drukowaniu miseczek do nawiewów, da się uzyskać gładką powierzchnię czy zawsze będzie w takie paski jak na Twoim zdjęciu powyżej?
Autor:  wojtasR [ ndz maja 18, 2014 10:34 pm ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
Niestety po wyjściu z drukarki zawsze są takie paseczki. Taka jest natura tej technologi. FDM sprowadza się do natryskiwania pasków, które później tworzą warstwę i tak warstwa po warstwie uzyskiwana jest bryła.

Są techniki wygładzania w zależności od użytego materiału obiekt poddaje się kąpielom w oparach rozpuszczalników. Niestety wszystkie opcje są łatwopalne i silnie toksyczne, a do tego ponoć efekt nie jest super. Alternatywnie obiekt można poddać szlifowaniu i polerowaniu. Takie podejście chce zastosować przy miskach - są okrągłe więc łatwo dało by się to zrobić.

Ciekawą opcją jest możliwość druku z gumy. Ze względu na koszt wydruku dość dużo kosztowało by zrobienie jakiejś dużej uszczelki, ale małe elementy odbojowe czemu nie.

W moim aucie brakuje odboju przy klapce wlewu jak uda mi się znaleźć kogoś kto pożyczy na wzór to może i to druknę - chyba że w ASO kosztują poniżej 15 pln za sztukę wtedy pewnie mi się odechce :/, bo rysowanie modelu zajmuje z 2 wieczory.

Też byłem na stoisku kolesia z drukarkami - spodziewałem się, że będzie ktoś od druku 3d bo dla klasycznych aut to fajna metoda odtwarzania części, ale liczyłem na jakąś firmę która drukuje części, a to był tylko producent drukarek. Podstawowy model 2,5 k PLN niedługo będzie to zabawka dostępna dla każdego kowalskiego.
Autor:  ArlaAppetina [ sob maja 24, 2014 3:25 pm ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
Superr sprawa! Przyznam szczerze, ze nie spodziewalam sie, ze dozyje czasow kiedy bede "mogla" sama sobie drukowac niektore czesci do swoich gwiazdek;-D
Autor:  JacekPlacek [ sob maja 24, 2014 4:36 pm ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
Jeśli chodzi o dostępne technologie druku 3d to jest ich wiele i uwierzcie że nie musi być " paseczków". Znajdzie sobie platformę shapeways w sieci. Za jej pomocą można zamówić wydruk wszystkiego w wielu technologiach lub skorzystać z gotowych projektów. Niesamowite możliwości. W końcu to XXI w :)
Autor:  wojtasR [ sob maja 24, 2014 11:05 pm ]
Tytuł:  Re: wydruk 3d - prośba o zwymiarowanie elementu
Dzięki Jacek za stronkę. Nie znałem, skorzystam pewnie z ich usług, a może uda się zarobić na piwo wypite podczas modelowania :)

Pozdr
